Acero para cuchillos N690 -AISI 440C+CO

Propiedades

Dureza y Ductilidad : buena Resistencia al desgaste : muy alta Maquinabilidad : buena Estabilidad dimensional : buena Pulibilidad : buena
Resistencia a la corrosión : alto

Datos técnicos Designación

1.4528

SEL X105CrCoMo18-2 EN

Composición Química

C             Si         Mn        Cr.      Mo.      V.       Co
1,08      0,4        0,4       17,3.    1,1        0,1     1,5

Tratamiento térmico

Alivio de tensiones

temp máx 650c: Para el recocido con alivio de tensión después del procesamiento mecánico, mantenga el material a temperatura en una atmósfera neutra durante 1 a 2 horas después del calentamiento completo, luego enfríe lentamente el horno a 20 °C [68 °F]/hora hasta 200 °C. [392 °F], luego enfríe al aire.

Material endurecido y revenido: La temperatura para el recocido con alivio de tensiones debe ser de aprox. 50°C [122 °F] por debajo de la temperatura de templado previamente seleccionada. Otro procedimiento como el recocido para aliviar tensiones de material recocido blando.

Temple y revenido

Temple 1030 a 1080C. Para templar, mantenga el material a la temperatura especificada durante 15 a 30 minutos después de calentarlo por completo y enfríe rápidamente. Enfriar el material a aprox. 30°C [86°F]. El templado debe realizarse inmediatamente.

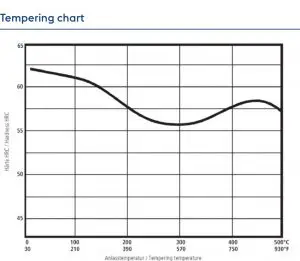

Revenido 100 a 200C. Para conseguir la dureza de trabajo deseada después del endurecimiento; consulte el diagrama de revenido. Caliente el material lentamente y atempere una vez durante 1 hora/20 mm de espesor del material, pero al menos 2 horas. Después del paso de tratamiento térmico, el material debe enfriarse a aprox. 30°C [86°F].

Indicaciones para el tratamiento

Forjado 900-1050 C

Recocido 800-850C

Temple (austenización) 1030-1080C

Dureza obtenible 58-60 HRC

Subcer necesario para alcanzar la máxima resistencia al desgaste.
